石材旋转楼梯弯位线条用料量：计算公式与技巧

旋转楼梯弯位线条有单半径弯位线条，多半径弯位线条。在计算用料量前应该认真看单，看旋转楼梯的安装图、平面布置图、立面图；了解旋转楼梯弯位线条与扶手、立弧板、起步柱、栏河柱、楼梯踏步板是否是同种材料，如果是同种材料注意各部分的联接关系，确保相邻产品材料颜色的基本一致。图2、图3大样图清晰地反映了旋转楼梯各部分之间的拼接关系。

图1

  图2

图3

生产加工单上的图是计算旋转楼梯的弯位线条用料量的重要工艺技术文件。

（1）单半径旋转楼梯弯位线条用料量计算

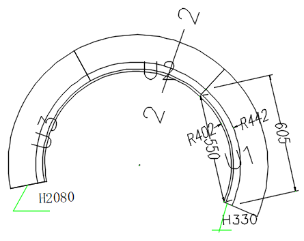

图5为一单半径旋转楼梯的弯位线条，共有3件，外半径442，内半径402，弯位线条的厚度从图6知道是40mm，考虑到弯位线条的扭曲余量，弯位线条料的厚度为40mm+52mm=92mm。由于的弯位线条料的厚度不是太厚，扭曲余量也不是很大，可以将3件弯线条的料合料加工，合料后用数控串珠绳锯切割圆弧板，见图4。开坯料尺寸为1175mm（高度尺寸）*（605+30）（弦长尺寸）*（149+30））（拱高方向），开料数量1件，开料体积V=0.13㎥。

图4

图5

图6

图7

计算用料时要注意生产加工单上的纹理要求。

（2）多半径旋转楼梯弯位线条用料量计算

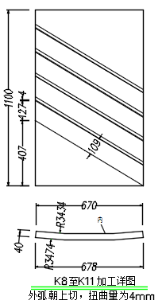

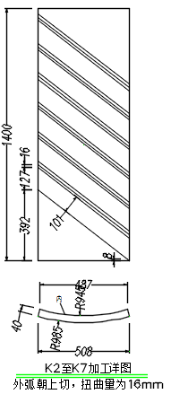

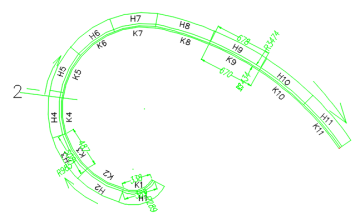

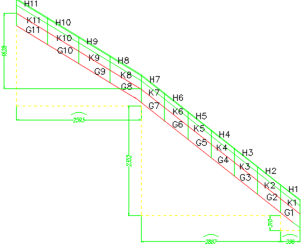

图7、图8、图9为3半径旋转楼梯的位，共有11件。K1的外半径289mm，内半径249mm，外弦长473mm弯位线条的厚度40mm；K2与K7外半径985mm，内半径945mm，外弦长508mm，弯位线条的厚度40mm；K8与K11外半径3474mm，内半径4334mm，外弦长678mm，弯位线条的厚度40mm。

图8

图9

图10

图11

多半径旋转楼梯弯位线条用料量的计算与单半径旋转楼梯弯位线条基本相同，不同之处在于由于半径的不同、弦长的不同在计算用料量时以半径为原则按同半径的放在一块计算用料量。

K1的用料量V=600mm（高度尺寸）*（473+30）（弦长尺寸）+（150+50）拱高方向），开料数量1件，开料体积V=0.06㎥。

K2～K7的用料量V=1400mm（高度尺寸）*（508+30）（弦长尺寸）+（146+30）拱高方向），开料数量1件，开料体积V=0.14㎥。

K8～K11的用料量V=1100mm（高度尺寸）*（678+30）（弦长尺寸）+（60+50）拱高方向），开料数量1件，开料体积V=0.09㎥。

以上三项合计用料量V=0.29㎥。

依据以上理论计算的数据，根据荒料的尺寸，荒料的纹理走向情况调整用料量计算，使之更加贴合荒料和车间加工实际情况。

用料量计算好后，依据旋转楼梯的工程情况，确定是否有与之配套的工程需用同种材料加工的。如有，依据工程要求作用料规划。

依据荒料的情况，计算旋转楼梯弯位线条的出材率。

假如所挑选 的料尺寸为1600*800*500，由此可以计算出这批弯位线条的出材率=0.29/（1.6*0.8*0.5）*100%=45%。由于用料才0.29㎥，象这么小的用料量首先考虑用工厂的小料头开料加工。如果没有小料头再找荒料开料加工。

作者 | 晏辉

----------------
